Forerunner201・Foretrex201のミニクレードル

Forerunner201とForetrex201に採用されているミニクレードル(アダプタ)を分解しました。

分解したくて分解した訳じゃなくて、基板に半田付けされているジャックの半田付け部分に結構な力が加わるために、この部分が破損して通信不良や充電不良のトラブルが時々あります。その修理ついでのメモです。

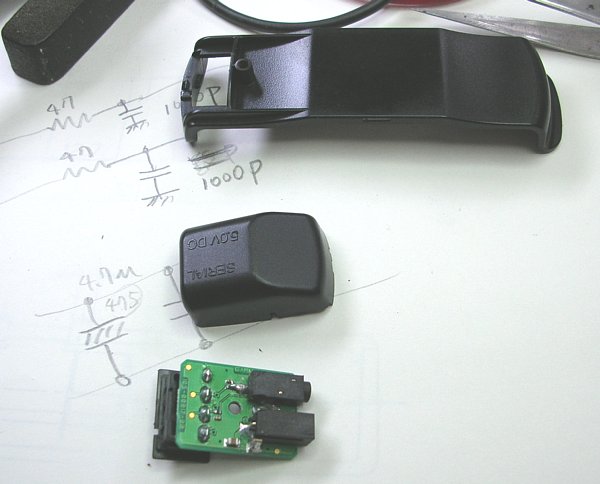

ここにはForeシリーズのクレードル分解画像が有ります。

ビスを外してカバーを「むにゅー」と変形させると分解できます。失敗すると板バネの電極が折れ曲がって再起不能に・・・

パターンが残っていれば再半田で修理できますが、パターンが剥がれていればジャンパーを飛ばすかジャンク品から基板ごと取ってきて交換になります。

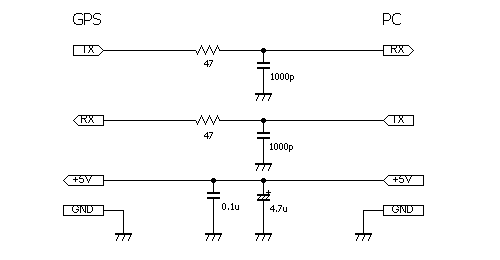

ここには回路図が有ります。

他機種では直結なのに、Foreシリーズだけはクレードル内に回路が入っています。記念にスケッチしました。

コストアップに目をつむってこういう回路を入れざるを得なかったと言うことは、これらの機種に変な回路を突っ込む時には少しだけ他機種よりも用心した方が良さそうです。
