近所のバイク乗りでXS-1を買った人が居て、その人のウインカーリレーが壊れたために作ってあげることにしました。自分用に自作したのはトラブル無く動いていますが、同じでは面白くないのでアース線の要らない2線式を考えてみました。

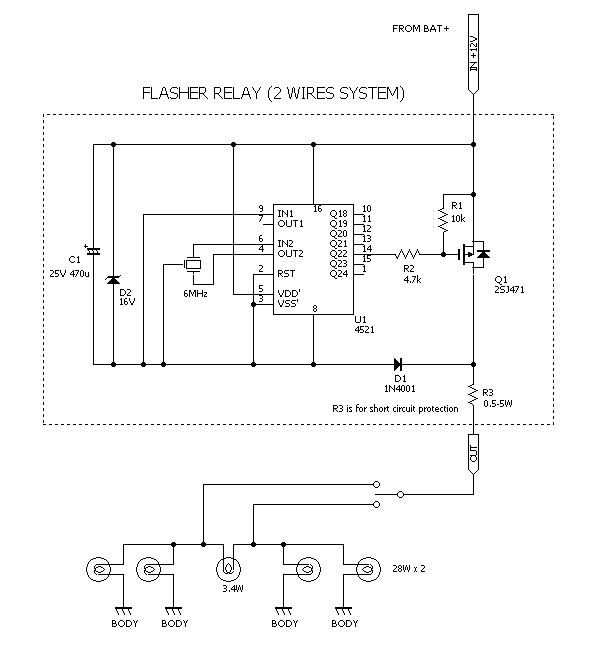

回路図です。

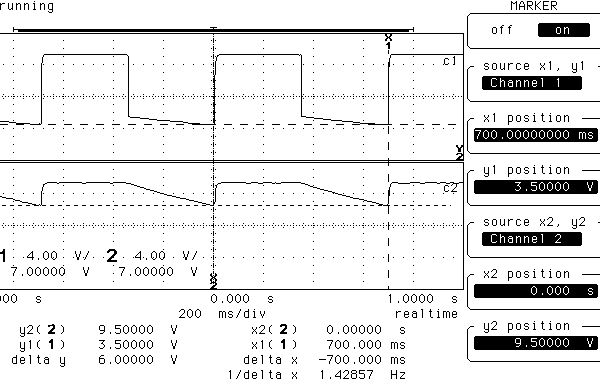

13V入力時の動作波形です。上の段がゲート駆動電圧で、下の段がICの電源電圧です。

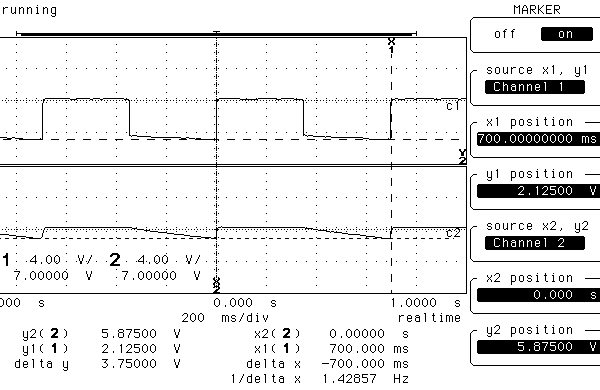

8V入力時の動作波形です。

入力電圧的には8Vでも問題なく動作しました。下げていくと6V近辺まで動作します。もし6V用として使うのなら、各部の定数を見直せばまともに動くと思われます。

小さい方は3.4Wまで動作確認しています。ウインカーをLED化してあっても前後で3.4Wくらいは有ると思いますが、Vfが残る特性であったり変なCRDが入っていたりする事などを考慮すると、どうなるか解らないです。今のところウインカーをLEDにする予定はないので、そこまで検証したり工夫したりしてません。

書きっぱなしなので暇を見て推敲・追加していきます。
